안정적인 DC 전기 보호를 위해 2P 125A 소형 회로 차단기가 필수적인 이유

추상적인:현대의 태양광 발전 및 통신 시스템이 점점 더 안정적인 DC 전력 분배에 의존함에 따라 효과적인 회로 보호가 필수적이 되었습니다.갤럭시 퓨즈제공합니다2P 125A 소형 회로 차단기과부하 보호, 단락 보호 및 안전한 회로 절연이 필요한 DC 애플리케이션용으로 설계되었습니다. YRM9-125DC 플랫폼을 기반으로 하는 이 차단기는 DIN 레일 설치, 10kA 차단 용량, IEC 60947-2 및 GB/T 14048.2 준수를 제공하는 동시에 까다로운 저전압 DC 시스템을 지원합니다.

목차

• 2P 125A 소형 회로 차단기란 무엇입니까?
• 2P 125A 소형 회로 차단기는 어떻게 작동합니까?
• 주요 기능은 무엇입니까?
• 기술 사양은 무엇입니까?
• 일반적으로 어디에 사용됩니까?
• 올바른 DC 회로 차단기를 어떻게 선택해야 합니까?
• 설치 중에 무엇을 고려해야 합니까?
• 자주 묻는 질문
• 결론

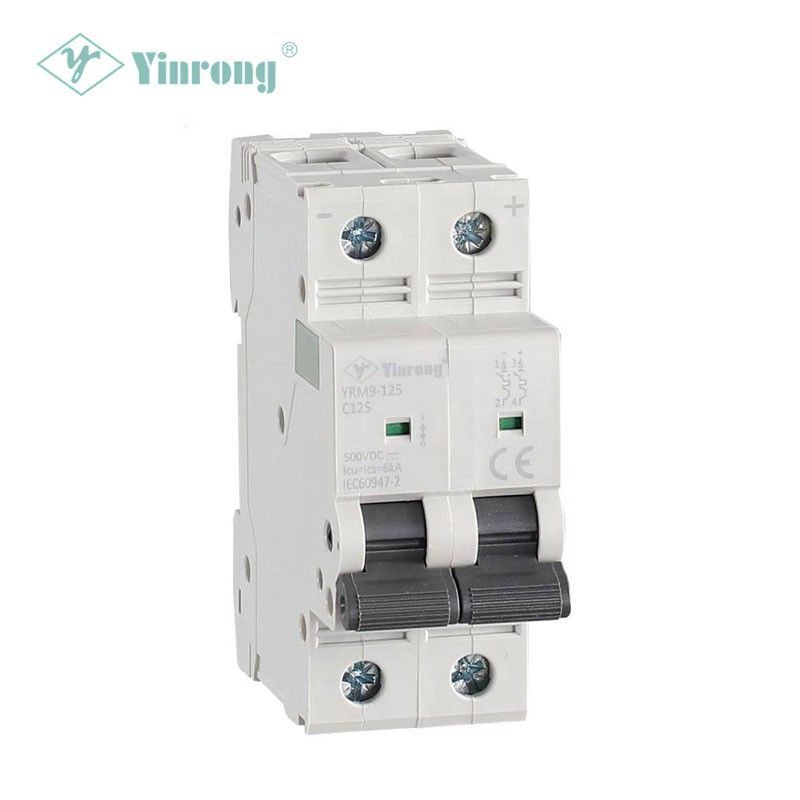

2P 125A 소형 회로 차단기란 무엇입니까?

A 2P 125A 소형 회로 차단기비정상적인 전류 조건을 차단하고 필요할 때 회로 절연을 제공하도록 설계된 DC 보호 장치입니다. "2P" 지정은 2극 구성을 나타내고 125A는 특정 모델의 공칭 전류 정격을 나타냅니다.

일반적으로 작동 후 교체가 필요한 기존 퓨즈와 달리 회로 차단기는 적절한 결함 조사 후에 재설정될 수 있습니다. 이는 서비스 가능성, 유지 관리 효율성 및 신속한 복원이 중요한 전기 시스템에 특히 유용합니다.

갤럭시 퓨즈에서 제공한 제품 정보에 따르면 YRM9-125DC 시리즈는 DC 시스템, 특히통신 인프라 및 태양광 발전 시스템. 제품군은 1P, 2P, 3P 및 4P 구성을 지원하며 정격 전류는 80A~125A이고 DC 전압 구성은 극 수에 따라 250VDC~1000VDC까지 확장됩니다.

보호 옵션을 비교하는 구매자의 경우 범용 AC 차단기와 특수 목적으로 설계된 DC 차단기의 차이점을 이해하는 것이 중요합니다. 왜냐하면 DC 오류 중단은 다양한 전기 문제를 야기하기 때문입니다. 시스템의 DC 전압 및 결함 조건에 맞게 특별히 정격된 차단기를 선택하면 전반적인 보호 신뢰성을 향상시키는 데 도움이 됩니다.

2P 125A 소형 회로 차단기는 어떻게 작동합니까?

소형 회로 차단기의 주요 목적은 전류가 허용 가능한 작동 조건을 초과할 때 회로를 분리하는 것입니다. DC 설치에서 차단기는 시스템 전압 및 예상 오류 전류에 맞게 적절하게 설계되고 정격되어야 합니다.

보호 원칙은 세 가지 중요한 기능을 통해 고려될 수 있습니다.

• 과부하 보호:전류가 충분한 기간 동안 허용 작동 수준 이상으로 유지되면 차단기가 응답합니다.
• 단락 보호:장비 손상 위험을 줄이기 위해 상당히 높은 오류 전류를 신속하게 차단합니다.
• 격리:검사, 서비스 또는 유지 관리 중에 회로가 ​​분리될 수 있습니다.

YRM9-125DC 기술 정보는 1.05In, 1.3In, 8In 및 12In에서의 시간-전류 테스트를 지정합니다. 명시된 테스트 조건에서 더 높은 고장 전류 수준은 빠른 트리핑 동작과 관련되어 차단기의 단락 보호 기능을 지원합니다.

2P 125A 소형 회로 차단기의 주요 특징은 무엇입니까?

산업용 또는 신재생 에너지 애플리케이션용 DC 소형 회로 차단기를 선택할 때는 설치 편의성 및 장기 서비스 가능성과 함께 전기적 성능을 평가해야 합니다.

1. 2극 보호

2P 구성은 두 극을 함께 전환하거나 절연해야 하는 DC 배전 회로에 실용적인 솔루션을 제공합니다. 이는 시스템 보호 및 유지 관리 준비를 단순화할 수 있습니다.

2. 높은 정격 전류

125A 등급 덕분에 이 등급의 차단기는 더 작은 MCB 등급이 충분한 용량을 제공하지 못하는 고전류 DC 배전 애플리케이션에 적합합니다. YRM9-125DC 제품군은 80A~125A 정격 전류 옵션을 포괄합니다.

3. DC 전압 성능

DC 전압 성능은 회로 보호 장비를 구매할 때 주요 고려 사항입니다. 제품 사양에서는 극 배열에 따라 250VDC~1000VDC의 구성을 식별하므로 제품군을 다양한 DC 아키텍처에 적용할 수 있습니다.

4. 차단용량 10kA

YRM9-125DC 제품 정보에는10kA 차단 용량. 이 특성은 보호 장치가 의도한 설치 지점에서 예상되는 오류 전류를 안전하게 차단할 수 있는지 여부를 평가할 때 중요합니다.

5. DIN 레일 설치

DIN 레일 장착은 배전 어셈블리 및 제어 캐비닛에 편리하게 설치할 수 있도록 지원합니다. 또한 시스템 통합업체와 전기 계약업체의 교체 및 유지 관리가 더욱 간편해집니다.

6. 국제표준 준수

제품 문서에는 다음 사항 준수가 명시되어 있습니다.IEC 60947-2그리고GB/T 14048.2. 구매자는 조달 전에 항상 정확한 모델 및 대상 시장에 대한 해당 인증 및 테스트 문서를 확인해야 합니다.

기술 사양은 무엇입니까?

2P 125A 소형 회로 차단기가 특정 DC 설치에 적합한지 여부를 결정할 때 기술 사양은 출발점이 되어야 합니다.

위 사양은 제조사에서 공개한 제품정보를 기준으로 작성되었습니다. 전압 및 전류 용량은 정확한 극 구성 및 설치 조건에 따라 달라질 수 있으므로 엔지니어링 팀은 주문하기 전에 최신 기술 문서를 참조하여 최종 선택을 확인해야 합니다.

일반적으로 어디에 사용됩니까?

DC 보호, 높은 전류 용량 및 컴팩트한 DIN 레일 설치가 결합된 이 유형의 차단기는 여러 전기 애플리케이션에 적합합니다.

태양광 발전 시스템

태양광 발전 설비에는 태양광 모듈, 결합 장비, 컨트롤러, 배터리 및 인버터 사이에 여러 개의 DC 회로가 포함되어 있습니다. 적절하게 선택된 DC 회로 차단기는 배전 아키텍처의 적절한 지점에서 보호 및 절연을 제공할 수 있습니다.

통신 시스템

통신 및 통신 인프라는 종종 DC 전력 분배에 의존합니다. 안정적인 회로 보호는 결함이 있는 분기를 분리하는 데 도움이 되며 영향을 받지 않은 회로를 불필요하게 종료하지 않고도 유지 관리를 지원합니다.

DC 배전반

산업용 제어 시스템 및 DC 배전 캐비닛은 적절한 정격의 소형 회로 차단기를 사용하여 구조화된 보호 전략을 유지하면서 개별 출력 회로를 보호할 수 있습니다.

에너지 저장 및 관련 DC 장비

DC 전원 시스템에 더 높은 전류 분기 보호가 필요한 경우 적절한 정격의 회로 차단기가 전체 보호 아키텍처의 일부를 구성할 수 있습니다. 그러나 배터리 에너지 저장 애플리케이션에는 결함 전류, 전압, 중단 기능, 조정 및 적용 가능한 표준을 신중하게 평가해야 합니다.

올바른 DC 회로 차단기를 어떻게 선택해야 합니까?

2P 125A 소형 회로 차단기를 선택할 때 전류량만을 기준으로 해서는 안 됩니다. 신뢰할 수 있는 선택 프로세스에서는 전체 전기 환경을 고려합니다.

1. 시스템 전압을 확인하십시오.차단기의 DC 전압 정격은 실제 시스템 요구 사항을 충족하거나 초과해야 합니다.
2. 설계 전류를 계산합니다.연속 부하 및 해당 전기 설계 요구 사항에 적합한 정격 전류를 선택하십시오.
3. 예상되는 단락 전류를 결정합니다.차단 용량은 설치 지점의 고장 수준에 적합해야 합니다.
4. 극 구성을 확인하십시오.시스템 아키텍처에 1P, 2P, 3P 또는 4P 보호가 필요한지 확인하십시오.
5. 도체 호환성을 확인하십시오.케이블 크기, 단자, 연결 방법, 설치 조건은 선택한 차단기와 호환되어야 합니다.
6. 표준 및 인증을 검토합니다.제품 문서가 목표 시장에 적용되는 규정 및 고객 요구 사항을 충족하는지 확인하십시오.
7. 설치 및 유지 관리를 고려하십시오.DIN 레일 장착 및 명확한 식별은 패널 구성 및 서비스 효율성을 향상시킬 수 있습니다.

다음을 검색하는 조달팀의 경우중국 제조업체 또는 공급 업체, 기술 문서는 제조 능력, 품질 관리 프로세스, 인증, 납품 능력 및 판매 후 지원과 함께 평가되어야 합니다.

설치 중에 무엇을 고려해야 합니까?

올바른 설치는 올바른 차단기를 선택하는 것만큼 중요합니다. 고품질 회로 보호 장치는 잘못된 배선, 불충분한 도체 크기 또는 부적절한 시스템 설계를 보상할 수 없습니다.

• 제조업체의 배선도와 설치 지침을 따르십시오.
• 회로에 전원을 공급하기 전에 DC 극성과 단자 식별을 확인하십시오.
• 정격 전류 및 설치 환경에 적합한 도체 및 단자를 사용하십시오.
• 해당 기술 문서에 따라 조임 토크를 확인하십시오.
• 실제 시스템 조건과 비교하여 차단기 전압 및 차단 용량을 확인하십시오.
• 과열, 느슨함 또는 기계적 손상의 징후가 있는지 정기적으로 연결을 검사하십시오.
• 자격을 갖춘 전기 기술자만이 설치, 테스트, 문제 해결 또는 유지 관리를 수행해야 합니다.

또한 게시된 YRM9-125DC 정보는 25mm²의 최대 와이어 연결과 DIN 레일 설치를 식별하여 패널 설계자가 인클로저 레이아웃을 계획할 때 유용한 정보를 제공합니다.

자주 묻는 질문

125A 소형 회로 차단기에서 2P는 무엇을 의미합니까?

"2P"는 차단기에 극이 2개 있다는 의미입니다. DC 보호 시스템에서 정확한 스위칭 및 절연 배열은 전기 아키텍처 및 해당 규정에 따라 결정되어야 합니다.

2P 125A MCB가 태양광 PV 시스템에 적합합니까?

전압 정격, 전류 정격, 차단 용량, 극 구성 및 설치 요구 사항이 시스템 설계와 일치하는 경우 적합한 DC 광전지 애플리케이션에 사용할 수 있습니다. YRM9-125DC는 태양광 발전 및 통신 애플리케이션용으로 특별히 식별되었습니다.

YRM9-125DC의 차단 용량은 얼마입니까?

게시된 제품 정보는 다음을 지정합니다.10kA 차단 용량. 실제 적합성은 설치 지점의 예상 단락 전류를 기준으로 평가해야 합니다.

제품은 어떤 표준을 준수합니까?

제조업체가 식별합니다.IEC 60947-2그리고GB/T 14048.2제품에 적용 가능한 표준입니다. 구매자는 특정 구매 요구 사항에 대한 최신 규정 준수 및 인증 문서를 요청해야 합니다.

기계적 수명은 얼마나 됩니까?

게시된 사양에는 기계적 수명이 명시되어 있습니다.20,000주기. 실제 서비스 수명은 작동 조건, 스위칭 빈도, 환경 조건 및 애플리케이션 요구 사항에 따라 달라질 수 있습니다.

결론

안정적인 DC 회로 보호를 위해서는 단순히 올바른 정격 전류의 차단기를 선택하는 것 이상이 필요합니다. 적합한2P 125A 소형 회로 차단기적절한 DC 전압 성능, 차단 용량, 극 구성, 설치 호환성 및 인정된 표준을 결합해야 합니다. Galaxy Fuse의 YRM9-125DC 플랫폼은 80~125A 정격 전류, 최대 10kA 차단 용량, DIN 레일 설치, IEC 60947-2 및 GB/T 14048.2 준수를 포함한 공개 사양을 갖춘 광전지 및 통신 시스템을 포함한 애플리케이션용으로 설계되었습니다.

태양광 프로젝트, 통신 시스템, 배전반 또는 기타 산업용 애플리케이션을 위해 신뢰할 수 있는 DC 회로 보호를 소싱하는 경우,저희에게 연락주세요전압, 전류, 극 구성, 설치 요구 사항 및 프로젝트 사양을 논의합니다. Galaxy Fuse는 적합한 회로 보호 솔루션을 식별하는 데 도움이 되는 제품 정보 및 기술 지원을 제공할 수 있습니다.
