DC 회로 차단기의 배선 방법은 무엇입니까?

새로운 에너지 발전, 철도 전송 및 데이터 센터와 같은 DC 전원 공급 장치 시스템에서 DC 회로 차단기는 회로 안전을 보장하는 핵심 장비입니다. 그들의 배선 방법은 시스템 안정성과 결함 보호 효율에 직접적인 영향을 미칩니다. 응용 프로그램 시나리오 및로드 특성에 따라DC 회로 차단기주로 단일 극 배선, 이중 폴 배선, 링 배선 및 혼합 배선으로 나뉩니다. 각 방법에는 고유 한 기술적 장점과 응용 프로그램 범위가 있습니다.

단일 극 배선 : 간단하고 효율적인 기본 솔루션

단일 극 배선은 가장 일반적인 DC 회로 차단기 연결 방법입니다. 단일 회로 차단기를 통해 양수 또는 네거티브 라인을 제어하며 저전압 DC 전력 분배 시스템에서 일반적으로 사용됩니다. 태양 광 발전 발전의 스트링 인버터에서 단일 극 회로 차단기는 양의 선과 직렬로 연결됩니다. 과전류 또는 단락 결함이 발생하면 결함 회로가 빠르게 차단 될 수 있습니다. 이 방법은 간단한 구조와 저렴한 비용을 가지고 있지만 동시에 양 및 음의 극을 분리 할 수는 없습니다. 접지 보호 장치와 함께 사용해야합니다. 가정 에너지 저장 시스템과 같은 공간 및 비용에 민감한 시나리오에 적합합니다.

양극 배선 : 고 안전한 풀 극 방지

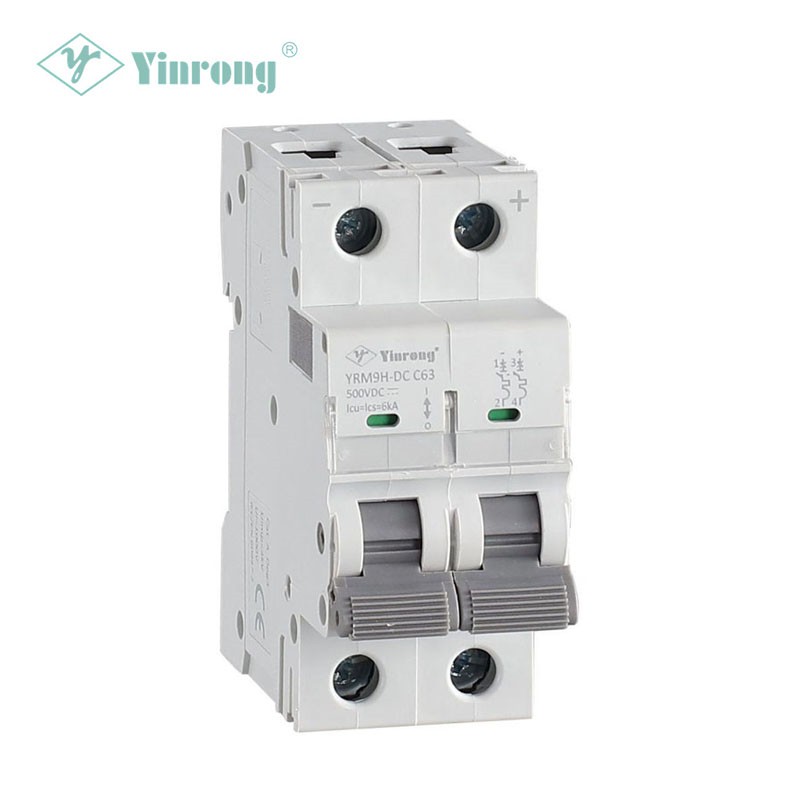

바이폴라 배선은 두 개의 회로 차단기를 사용하여 각각 포지티브 라인과 음의 라인을 제어하여 양극과 음의 극의 동시 절단을 실현하여 결함 분리 기능을 크게 향상시킬 수 있습니다. Urban Rail Transit의 트랙션 전원 공급 시스템에서, 바이폴라 회로 차단기는 접촉 네트워크의 양수 및 음수 극과 직렬로 연결됩니다. 위상-위상 단락 또는 접지 결함이 발생하면 전체 폴 전류를 빠르게 절단하여 결함이 퍼지는 것을 방지 할 수 있습니다. 단극 배선과 비교할 때 양극성 솔루션은 더 안전하지만 장비 비용 및 설치 공간 요구 사항이 증가합니다. 고전압 직류 전송 (HVDC) 컨버터 스테이션과 같은 고전압 및 대용량 DC 시스템에 적합합니다.

링 배선 : 중복 설계는 지속적인 전원 공급 장치를 보장합니다

링 배선은 여러 DC 회로 차단기를 폐쇄 루프 네트워크에 연결하고 세그먼트 된 제어를 통해 전원 공급 장치 중복성을 실현합니다. 데이터 센터의 DC UPS (DC UPS) 시스템에서 링 배선을 통해 링 배선은 다른 회로 차단기가 회로 차단기가 실패 할 때 전원 공급 장치를 자동으로 닫고 유지할 수 있으므로 시스템의 신뢰성을 크게 향상시킵니다. 이 방법은 각 회로 차단기의 상태를 실시간으로 모니터링하고 빠르게 전환하기 위해 지능형 제어 전략과 결합되어야합니다. 전원 공급 장치 연속성에 대한 요구 사항이 매우 높은 시나리오에서 종종 사용되지만 배선 복잡성 및 제어 비용은 높습니다.

하이브리드 배선 : 복잡한 요구에 맞게 맞춤형 적응

복잡한 작업 조건의 경우 하이브리드 배선은 여러 방법을 결합하여 기능적 상보성을 달성합니다. 예를 들어, 선박 DC 전원 그리드에서 주 전원 공급 장치 라인은 양극 배선을 사용하여 안전을 보장하는 반면, 보조 부하 분기는 단일 극 배선을 사용하여 비용을 줄입니다. 일부 새로운 에너지 마이크로 그리드 프로젝트는 링 배선을 바이폴라 회로 차단기와 결합하여 중복 전원 공급 장치와 전체 극 보호를 고려합니다. 하이브리드 배선은 시스템 토폴로지,로드 특성 및 보호 요구 사항에 따라 사용자 정의해야하며 엔지니어링 팀의 포괄적 인 솔루션 기능을 테스트합니다.

새로운 에너지 산업의 빠른 발전으로DC 회로 차단기 배선 기술은 통합 및 인텔리전스로 발전하고 있습니다. 차세대 회로 차단기는 내장 센서 및 통신 모듈을 통한 원격 모니터링 및 결함 편견을 지원하며 최적화 된 배선 솔루션을 통해 DC 시스템의 안전 및 운영 및 유지 보수 효율을 더욱 향상시킬 수 있습니다. 선택 및 설계 할 때 기업은 시스템 전압 레벨, 부하 특성 및 경제를 종합적으로 고려하고 전기 시스템의 안정적인 작동을위한 견고한 방어선을 구축하기 위해 가장 적합한 배선 솔루션을 선택해야합니다.
